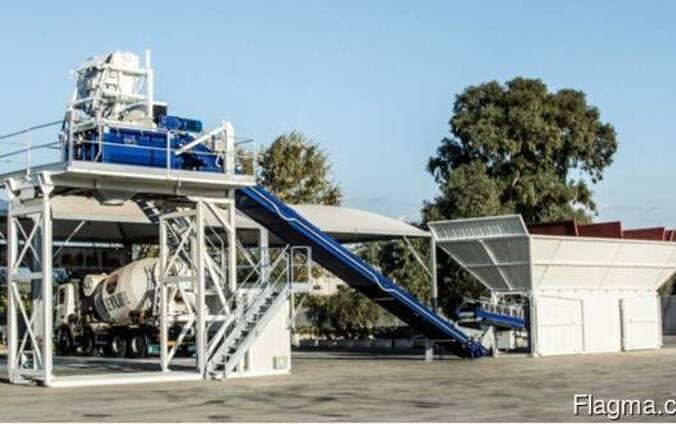

Usina móvel de concreto Sumab F-60 (60 m³/h) Suécia

Usina de Concreto Móvel Sumab F-60, Montagem Rápida, Classe Luxo (60 m³/h), Fabricada na Suécia

Especificações Técnicas:

Silos de Agregados.

4 compartimentos, 3000 x 4020 mm cada.

Sistema de pesagem composto por 4 células de carga (fabricadas pela Soc. Coop. Bilanciai) de 3.000 kg – classe C3

Dosador de Cimento.

O dosador de cimento tem capacidade geométrica de 1 m³ e é aberto eletropneumaticamente por meio de uma válvula borboleta, acionada por um cilindro pneumático com revestimento externo de alumínio (63 mm de diâmetro, 150 mm de curso) e um sistema de aeração. Inclui um vibrador de 100 kg. Equipado com um sistema de pesagem de 3 células com capacidade de 1000 kg – classe C3.
Filtro Euro Hoppertor para remoção de poeira durante a dosagem de cimento com limpeza pneumática. Apresenta as seguintes especificações técnicas:
Superfície de filtragem: 1 m³
Mangas de tecido não tecido de poliéster (Polypleat)
Sistema de limpeza por ar comprimido, com fornecimento ascendente, pressão de operação de 5 a 6 bar

Abastecimento de água.

Dispensador galvanizado para água limpa ou reciclada, com capacidade geométrica de 0,3 m³, abertura eletropneumática por meio de válvula borboleta acionada por cilindro pneumático com exterior em alumínio e sistema de pesagem com 1 célula de carga (Soc. Coop. Bilanciai) com capacidade de 300 kg – classe C3 com visor digital. Dispensador de água com medidor de pulso eletrônico e válvula de esfera de 1/2" com válvula de corte eletropneumática. Um visor digital com parada automática de dosagem está montado no painel de controle.
Sistema de filtragem de água remove impurezas.

Sistema de carregamento
Correia chevron de 14 m de comprimento:
Capacidade de 350 m³/hora

Betoneira
Betoneira de eixo duplo MEB 2000/1350 com saída de concreto vibrado de 1,33 m³,
- 2 motores de 22 kW (30 hp) cada
- 2 eixos de mistura contrarrotativos, sincronizados entre si, buchas reforçadas para proteção antiderrapante com vedação
- Revestimento inferior em placas de Hardox 500 HB, 15 mm de espessura, dimensões reduzidas para facilitar a manutenção
- Revestimento lateral em formato de setor em Hardox 500 HB, 15 mm de espessura
- Suportes das pás de mistura em ferro fundido nodular, aparafusados ​​aos eixos.
- 16 pás de mistura em liga de cromo 750 HB com perfil fixo e montagem perpendicular em relação às placas do tanque.
- Pás raspadoras para limpeza das superfícies laterais, em liga de cromo 750 HB.

Um dosador para 2 aditivos químicos líquidos consiste em:
- 2 tanques de aço inoxidável, com 12 litros cada, equipados com um flutuador de segurança para evitar transbordamento de líquido.

- 2 células de carga com classe de precisão de +/- 0,03%.

Sistema pneumático
1 compressor com tanque de 500 litros e 2 motores de 4 kW – vazão de ar de 514 l/min – 11 bar.

1 linha de alimentação de ar galvanizada para 4 válvulas pneumáticas. Cilindro.

Computador industrial
O sistema de controle automatizado Dornerbatch-Rmx é um sistema totalmente eletrônico com pesagem e verificação por microprocessador, projetado especificamente para centrais de mistura de concreto.

- Hardware para uso industrial;

- Sistema operacional Microsoft Windows 7 Professional
- Software de verificação do processador com visualização em tempo real;
- Banco de dados: MS SQL Server

Medidor de umidade ED 358 – tecnologia de microprocessador.

Exibição dos dados de umidade convertidos.

Painel de controle (RAL 9002), dimensões 1,9 x 1,4 x h 2,0
Painéis sanduíche, 40 mm
